脈沖熱壓焊機加熱裝置是通過利用高電阻材料產生的焦耳熱加熱的方式，對焊接部位進行加熱。 熱壓焊頭的前端連接有熱點偶，通過反饋控制電源來保證設定溫度的準確性。 這種加熱裝置采用瞬間加熱的方式，只在需要熔化焊錫時進行通電加熱。 金屬制的熱壓焊頭有電流通過時發熱后熔化焊錫。 焊錫熔化后停止通電，進行冷卻。 加壓狀態一直維持到焊錫凝固為止，可以得到高信賴性的焊接，避免虛焊和浮起現象。

脈沖熱壓焊機加熱裝置采用先進的段控控溫系統，可以靈活設置各段加溫狀態，高精度地控制溫度、時間等參數。 它具有升溫迅速穩定、局部瞬時加熱方式，能夠很好地抑制對周圍元件的熱影響。 加壓時通電加熱和斷電冷卻同時進行，防止了結合部浮起、虛焊。 因此，它適合于柔性材、線材的熱壓焊、焊錫焊接及樹脂粘結。

三軸脈沖熱壓焊機（HotBar）的焊接視頻展示

▼

脈沖熱壓焊機加熱裝置可以顯示各階段的溫度，并采用熱電偶的閉環在線反饋控制來提高溫度的精確度，溫控精度在3%左右。 同時，焊接壓力、焊接時間、焊接溫度都可以精確調節。 該設備可以存儲20組焊接參數，更換焊接產品時非常方便。 它可以一次完成多個焊點的焊接，效率高、一致性好、焊接強度高、焊點美觀、操作簡單。

脈沖熱壓焊機加熱裝置的壽命長達10萬次，可以為客戶創造更大的價值。特別適用于FPC TO PCB / HSC(斑馬紙) TO FPC(柔性線路板) / HSC TO LCD /TAB TO PCB 等產品的焊接。

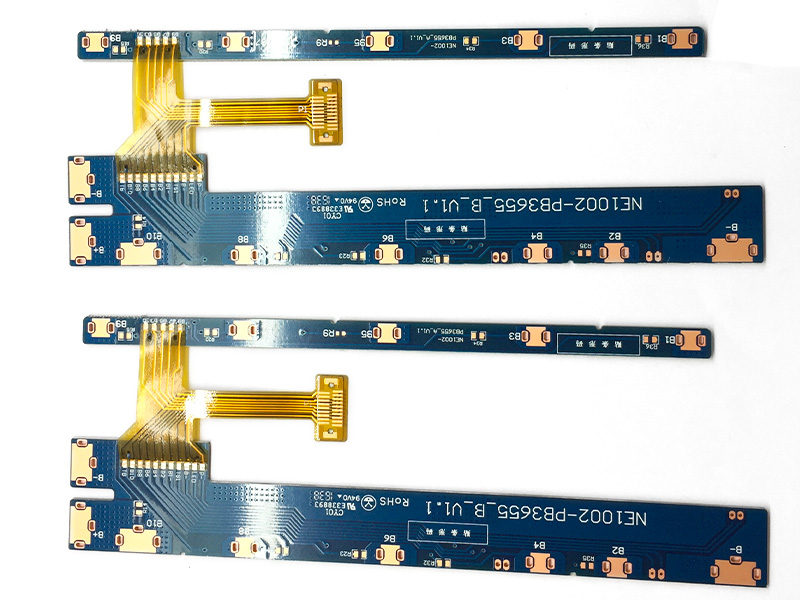

脈沖熱壓焊機（HotBar機）的典型焊接案例：
